直流電阻測試使用方法

一、產品概述

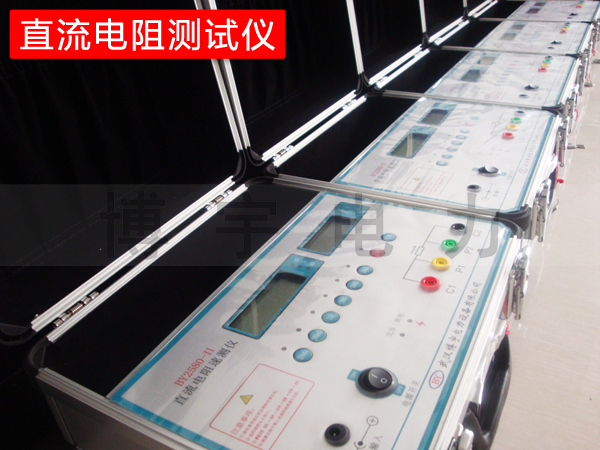

直流電阻速測儀采用先進的開關電源和精密測量技術，專門用于測試變壓器、電機、互感器等感性設備的直流電阻，也適合測試接地導通連接電阻。能快速使測試電流達到穩定值，使測量時間大大縮短，是取代單、雙臂電橋的理想產品。

直流電阻速測儀不僅保留了同類產品自動化程度高、測試速度快等優點，還克服了同類產品開路測量易損壞、測試現場需交流220V電源，操作較復雜等缺點。本公司最新研制的交直流兩用直流電阻速測儀（2A恒流源）在原I型的基礎上進行了重大改進，測試值更穩定，保護電路更完善。是同類產品（指1A的恒流源測試儀）的升級換代產品。

二、主要技術參數

1、直阻測量范圍

被測直阻值≤200mΩ，測試電流2A

被測直阻值≤2Ω，測試電流2A

被測直阻值≤20Ω，測試電流0.2A

被測直阻值≤200Ω，測試電流20mA

被測直阻值＜20kΩ，測試電流0.2mA

2、測量精度：0.5級±2個字。

3、最大分辨率：1μΩ。

4、數顯：直阻值4位半液晶顯示，電流(溫度)值3位半液晶顯示。

5、充電電源：AC220V±15％；50Hz。

6、整機功耗：≤15W。

7、濕度：15%-85%RH。

8、溫度：5℃-50℃。

9、外形尺寸：300mm×250mm×160mm。

10、重量：3kg

三、使用方法

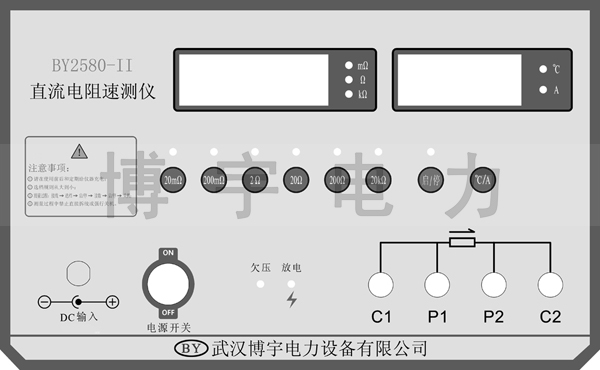

1、接線

把儀器所配置的測試線依顏色插入儀器對應的測試端口，把測試夾可靠地夾在被測繞組的兩端。

注意： 測試夾要與試品良好接觸。

2、操作過程

① 開啟電源開關按一下電源開關鍵。

② 確認接線正確后，按一下電阻量程鍵，再按一下“啟/�！辨I開始測量。

③ 測量過程中監視電流屏上電流，當電流值達到穩定的規定值后即可讀取電阻屏上的阻值。

④測量完畢后，注意再按一下“啟/停”鍵，監視放電指示燈，只有當放電指示燈熄滅時，才能拆線，否則會因拉弧損壞儀器及人身安全不利，最后關閉電源開關按一下電源開關鍵。

⑤ 機內設有可充電電池，當欠壓指示燈亮后表示欠壓，插上外接電源線即可充電，充電時間≥8小時，最好測試前充電一次。

四、注意事項

1、儀器面板上所有的操作鍵，應輕按快放。

2、在外電場較強，干擾較大的場合，建議將儀器機殼接地。

3、電流測試夾必須接在電壓測試夾外側，且I+電流必須與V+ 電壓一邊，I-電流與V-電壓一邊。

4、本儀器采用免維護充電電瓶，在電瓶充滿電的情況下，滿負載工作時間不低于85分鐘，(指電阻值為2Ω，恒流源為2A的情況)。建議用戶在使用前一晚進行充電，充電時間約為8-12小時，以充滿指示燈亮為準。不要進行過充，充電時間超過24小時將會對電瓶產生損害。

5、改換、拆除測試線必須等到儀器放電指示燈熄滅后方可進行，如果因陽光強而看不清指示燈，可等半分鐘后再進行。否則會因拉弧損壞儀器及對人身安全不利。

6、若長時間測量時，最好插上AC220V電源插頭，利用外接電源對試品進行充電，讀數時(撥掉交流插頭)用機內電池讀值，這樣可以節省電池的電量。

五、供應范圍

六、質保證書

武漢博宇電力設備有限公司生產的所有儀器設備實行保修，保修期是從發貨之日起兩年，在保修期內，負責免費檢查、修理、零部件替換，用戶附帶生產的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將不負責任何修理費用：

1、由于疏忽大意，不按操作規程操作，而導致設備的損壞。

2、不經同意，自行拆動設備，更換零部件引起的損壞。

3、由于運輸或其它搬運過程中，處理不當而引起的損壞。

七、附：縮短測量時間的方法

變壓器的電感比較大，因此直流電路中電流的穩定時間比較長，特別是測量三相五柱鐵心大型變壓器低壓三角形連接繞阻的直流電阻時，在電路和磁路中不僅有電感的作用，還有電路各支路中及磁路各支路中的過渡過程，這將導致測試電流達到穩定值的時間特別長。

縮短測量直流電阻時間采用下面方法：繞組串聯法

在測量低壓三角形連接繞組的直流電阻時，可以將高壓繞組和低壓繞組串聯，保持兩個繞組中電流對鐵心的勵磁方向相同，勵磁的安匝數提高很多，使鐵心飽和以減小鐵心的電感，這樣可以縮短直流電阻的測試時間。(見下圖)

八、使用說明：

1、測量的低壓繞組是由兩個支路并聯組成的，一個支路有一個繞組，第2個支路是由兩個繞組串聯組成，這兩個并聯支路在變壓器的兩個端子并聯。

由于串入在測試回路中的總電阻為：R_總＝r_BC+r_CN+r_BN≥r_BC

由于本儀器前面兩檔(2A恒流)帶載能力有限，一般前面兩檔用上圖接法測量時，R_總≤1.2Ω，才行，2Ω及以上檔則無此限制。

2、用上圖接法測量時應用四極法(即四個帶線夾子)測量。

3、本相關產品還有變壓器變比綜合測試儀，空負載特性測試儀，變壓器實驗臺，兆歐表，接地表，開關儀，等歡迎使用及提出寶貴意見。
